圆弧端齿磨床
来源：长沙津一凯帅 发布时间：2023-04-14 16:36:00
一、产品特点
1.机床为全数控闭环式圆弧端齿加工机床、配置SIEMENS 840DSL数控系统。
2.H650GP为卧式结构，可加工圆弧端齿并可选配螺旋锥齿轮磨削加工功能。
3.H1000DG/H1500DG两款机床为立式结构，可加工圆弧端齿。
4.工件主轴由采用直驱技术，分度精度高。
5.机床配置测头系统，可实现相对位置检测。
二、选配装置
1.夹具
2.砂轮
三、技术参数
| 产品型号 |
H650GP(卧式） |
H1000DG(立式） |
H1500DG（立式） |
| 最大工件直径（mm） |
750 |
1000 |
1524 |
| 可加工最大端齿直径（mm） |
450 |
800 |
914 |
| 可磨削端齿压力角范围（°） |
0~60 |
0~60 |
0~60 |
| 最大全齿深（mm） |
9 |
12 |
12 |
| 可加工齿数范围 |
14~200 |
14~200 |
14~200 |
| 可安装砂轮直径（"） |
5"~18" |
4.5"~24" |
4.5"~24" |

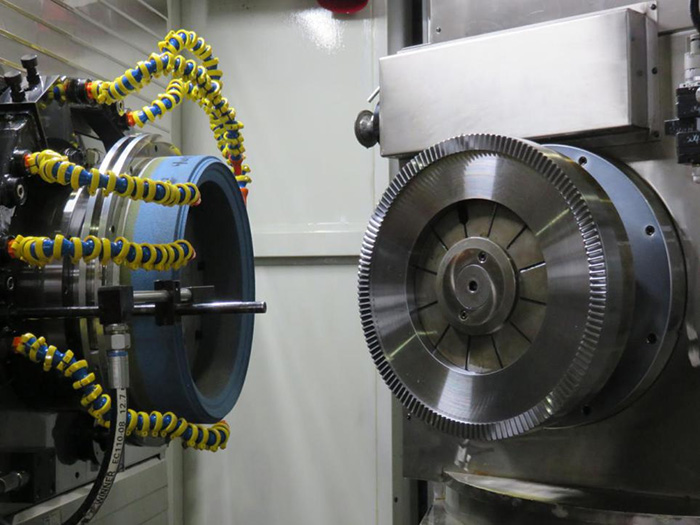

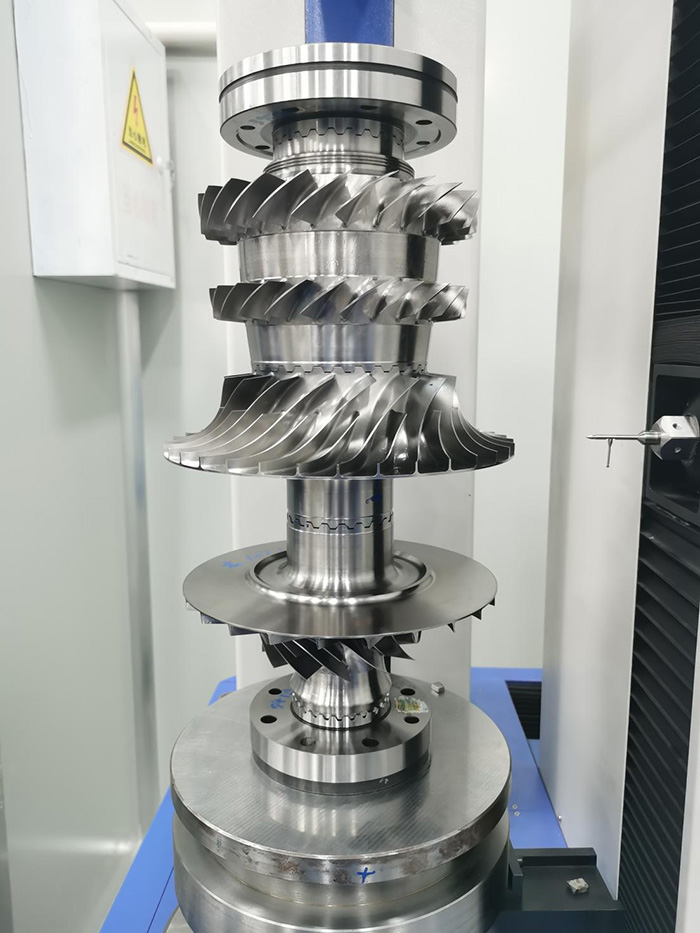

四、典型零件
